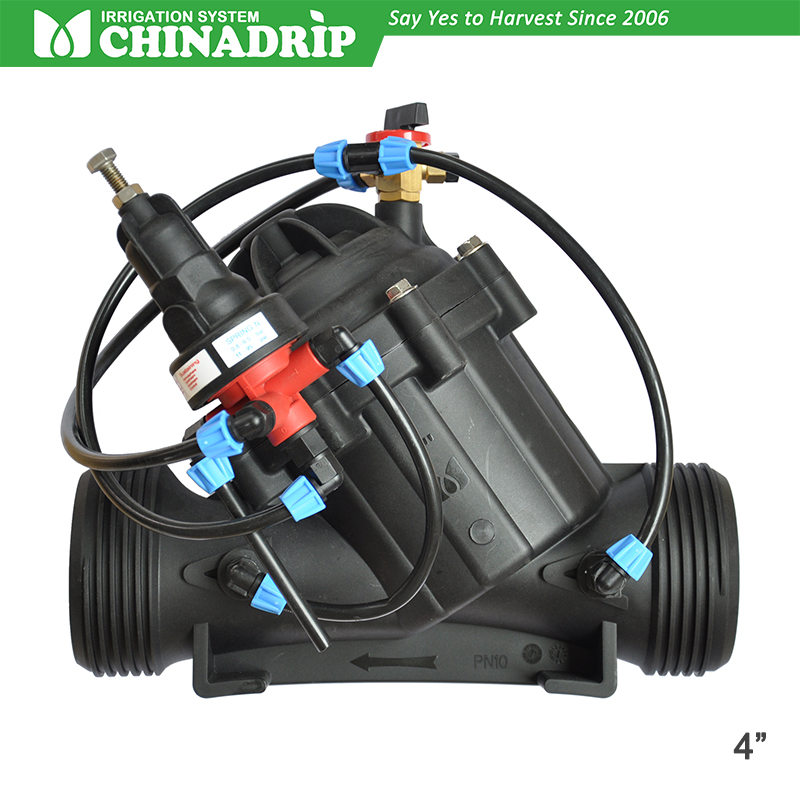

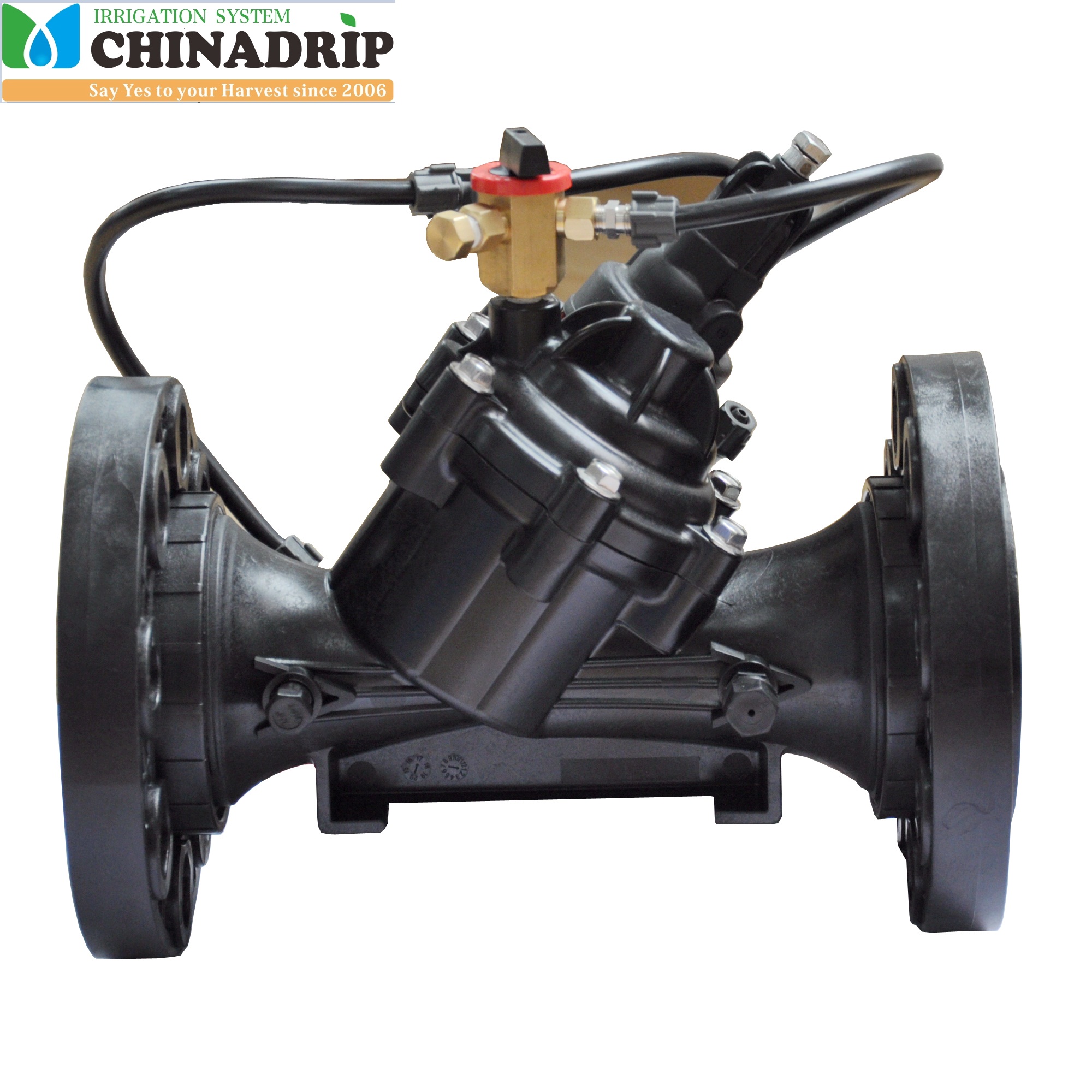

Редукционный клапан (с ручным трехходовым клапаном) Фланец 4 дюйма (DN80)

Технические данные:

·Размер: 2" (Ду50), 3" (Ду80), 4" (Ду 100).

·Соединение: Резьбовое/Фланцевое.

·Рабочее давление: 0,35–10 бар (5–145 фунтов на квадратный дюйм).

·Максимальное давление: 10 бар / 145 фунтов на квадратный дюйм.

·Самая высокая рабочая температура: 60 ​​°C.

Приложение:

Подходит для установки на основной линии или дополнительной линии, чтобы избежать попадания капельной системы или микроспринклера.

система подвержена повреждениям под высоким давлением

Рабочее давление: 0,35–10 бар (5–145 фунтов на квадратный дюйм).

Диапазон регулировки давления: 0,8–6,5 бар (11–95 фунтов на квадратный дюйм).

Режим соединения: внутренняя резьба/зажим/фланец

Как работать:

1. Установите этот клапан на трубопровод в соответствии со стрелкой, указывающей на вход и выход. При установке с фланцем следует использовать уплотнительное кольцо.

2. Убедитесь, что все разъемы и адаптеры хорошо затянуты и нет утечек. Или надо исправить еще раз

3. Эксплуатация:

   а. Поверните трехходовой регулирующий клапан в положение «АВТО».

   б. Установите манометр на выходе редукционного клапана.

   в. Ослабьте контргайку в верхней части пилота.

   д. Регулируйте винт до тех пор, пока давление не достигнет требуемого значения.

   е. Затяните контргайку.

4. Чтобы закрыть клапан, поверните трехходовой регулирующий клапан в положение «ЗАКРЫТО».
